一、產品概述：
ZW型自吸式無堵塞排污泵，是根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，具有廣闊的應用市場和發展前景。

二、適用范圍：
自吸排污泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。

三、產品優點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵無堵塞。
2、節能：采用水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。

四、技術參數：
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。

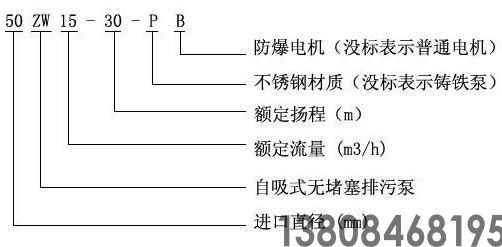

五、型號意義：

六、結構及工作原理：

ZW系列自吸式無堵塞排污泵，主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見下圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
第二次工作時泵吸入口處裝有單向逆止閥，因此不需再加儲水即可起動。

ZW型自吸離心泵啟動前的準備與運行

1.檢查泵底座、聯軸器、軸承等連接部位的緊固件有否松動？如有松動應固緊。

2.用手轉動聯軸器是否有卡帶或異聲等現象？

3.打開泵上方的加水閥門，加入儲液不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引用水。

4.接上電機試轉一下，從電機端看，為順時針轉向。（嚴禁反轉）

5.開機工作，觀察泵運行是否正常？若有異常現象，應找出原因，加以排除。

泵的拆卸

1、切斷電源，拆除導線。

2、松開水泵支架與泵座結合體之間的鏈接螺絲。

3、將電機聯通泵支架整體提升，移至別處將其輕輕平放于地面或懸空。

4、將吸葉輪吸口處的軸端緊定螺絲松開并取出壓板，除去吸液輪與水泵軸接合處的焊點。

5、將吸液輪旋下，并去除點焊處的多余焊點。

6、松開密封蓋板與密封室的鏈接螺絲。

7、松開液輪鎖緊螺母及密封裝置。

8、松開泵支架與電機之間的鏈接螺絲。（說明：如果不是確認電機前端軸承損壞，一般情況下無需拆解。）

9、松開泵軸緊定螺釘，將水泵軸取下。
